Wavefront e polinomi di Zernike: visualizzare le aberrazioni ottiche

Il software può aiutare a rappresentare fenomeni complessi attraverso modelli matematici e visualizzazioni interattive, rendendo più immediato comprenderne il funzionamento. È il caso dell'analisi Wavefront, utilizzata in ambito oftalmologico per studiare le aberrazioni ottiche dell'occhio.

Attraverso i polinomi di Zernike, le irregolarità del fronte d'onda possono essere descritte matematicamente e rappresentate in una mappa tridimensionale. Un processo che si presta anche a essere esplorato attraverso un'applicazione software, osservando come le singole componenti contribuiscono al risultato complessivo.

Per capire come funziona questa rappresentazione e quali informazioni permette di ottenere, partiamo dai principi dell'aberrometria e dal ruolo dei polinomi di Zernike.


Che cosa rivela l'analisi Wavefront

Il fronte d'onda (wavefront) descrive la propagazione della luce attraverso un sistema ottico. Nell'occhio, cornea, cristallino e altre strutture possono modificare il percorso della luce, introducendo deviazioni rispetto a un comportamento ottico ideale.

Queste irregolarità prendono il nome di aberrazioni ottiche. Alcune sono associate ai difetti refrattivi più comuni, come miopia, ipermetropia e astigmatismo; altre sono più complesse e non possono essere descritte completamente attraverso i soli parametri della refrazione tradizionale.

L'aberrometria permette di misurare queste deviazioni in modo oggettivo, fornendo informazioni aggiuntive rispetto a quelle ottenute con un esame visivo convenzionale. Tra le aberrazioni di ordine superiore rientrano, per esempio, coma, trefoil e aberrazione sferica.

In determinate condizioni, queste imperfezioni possono contribuire a fenomeni come aloni attorno alle sorgenti luminose, immagini fantasma e una riduzione della qualità visiva, soprattutto in condizioni di scarsa illuminazione.

Dalla misurazione alla mappa del fronte d'onda

L'analisi Wavefront viene eseguita mediante un aberrometro, uno strumento che rileva le alterazioni del fronte d'onda associate al passaggio della luce attraverso il sistema ottico oculare.

I dati acquisiti vengono elaborati per quantificare le deviazioni rispetto a un riferimento e ricostruire una mappa delle aberrazioni. Questa rappresentazione permette di osservare come le diverse irregolarità siano distribuite nell'area analizzata.

La mappa può essere visualizzata anche in tre dimensioni, rendendo più evidente la forma assunta dal fronte d'onda e le sue differenze rispetto a una condizione ottica ideale. Non si tratta di un'immagine anatomica dell'occhio, ma di una rappresentazione matematica delle sue caratteristiche ottiche.

Queste informazioni possono essere utilizzate nella valutazione clinica e nella pianificazione di trattamenti personalizzati, per esempio nell'ambito della chirurgia refrattiva. La loro interpretazione rimane parte di una valutazione complessiva che considera le condizioni del paziente e gli altri risultati diagnostici.

Il ruolo dei polinomi di Zernike

Come si può descrivere matematicamente una forma complessa come quella del fronte d'onda? Uno degli strumenti più utilizzati in questo ambito è rappresentato dai polinomi di Zernike, una famiglia di funzioni matematiche adatte a descrivere distribuzioni su superfici circolari, come l'apertura pupillare.

Ogni polinomio rappresenta una specifica componente dell'aberrazione. Attraverso coefficienti che ne determinano il contributo, è possibile combinare più polinomi e ottenere una rappresentazione complessiva del fronte d'onda.

Il vantaggio di questo approccio è che una forma complessa può essere scomposta in elementi distinti, analizzabili singolarmente. Ogni componente descrive una particolare caratteristica della superficie, mentre la loro combinazione permette di ricostruire una mappa più completa delle aberrazioni presenti.

I polinomi di Zernike rendono quindi possibile passare dalla misurazione strumentale a un modello matematico strutturato, sul quale si basano anche le visualizzazioni utilizzate per studiare il comportamento ottico dell'occhio.

Visualizzare le aberrazioni con un esempio interattivo

La rappresentazione matematica diventa più intuitiva quando è possibile osservare direttamente il contributo delle singole componenti e il modo in cui interagiscono tra loro.

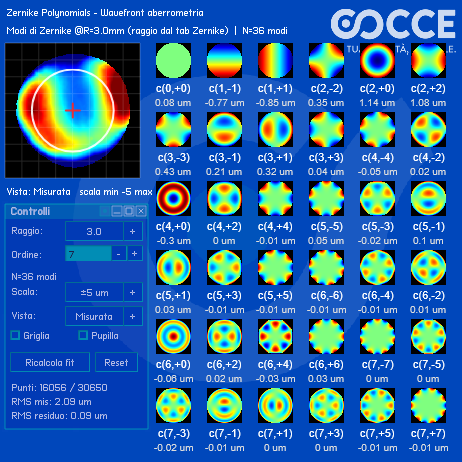

Per questo motivo, abbiamo sviluppato Zernike Polynomials & Wavefront, un esempio interattivo che mostra come i polinomi di Zernike descrivono le aberrazioni del fronte d'onda e come la loro combinazione contribuisce alla costruzione della mappa tridimensionale.

Il visualizzatore permette di esplorare il rapporto tra le singole funzioni matematiche e la forma complessiva del fronte d'onda, avvicinando un concetto specialistico a una rappresentazione visiva immediata.

Esplora l'esempio interattivo Zernike Polynomials & Wavefront

Dalla modellazione alla gestione dei dati clinici

La visualizzazione delle aberrazioni è un esempio di come il software possa supportare l'analisi di fenomeni complessi. In ambito clinico, un'esigenza distinta riguarda invece la gestione delle informazioni prodotte dai diversi dispositivi diagnostici.

Nei centri oculistici, infatti, gli esami possono provenire da macchinari differenti ed essere distribuiti tra più sedi. Raccogliere e consultare questi referti in modo organizzato diventa fondamentale per ridurre la frammentazione delle informazioni e facilitarne l'accesso da parte dei professionisti sanitari.

È in questo contesto che si inserisce Euphra, la piattaforma AI sviluppata da Cocce per l'integrazione e l'analisi dei dati clinici. Il software centralizza i referti provenienti da dispositivi diagnostici eterogenei in un ambiente web unificato, consentendo di consultare le informazioni e organizzarle per paziente, sede e tipologia di esame.

A questa gestione strutturata si affiancano funzionalità di analisi dei dati storici e attuali attraverso modelli di Machine Learning, con l'obiettivo di supportare il processo decisionale clinico.

Scopri Euphra, la piattaforma per l'integrazione e l'analisi dei dati clinici

Quando matematica e software lavorano insieme

L'analisi Wavefront è un esempio di come modelli matematici e strumenti software possano essere utilizzati per rappresentare fenomeni complessi. Attraverso i polinomi di Zernike, le aberrazioni ottiche vengono descritte nelle loro singole componenti, mentre una visualizzazione interattiva permette di esplorare come queste contribuiscono alla forma complessiva del fronte d'onda.

Con la demo Zernike Polynomials & Wavefront abbiamo voluto rendere questi concetti esplorabili attraverso un'applicazione software, affiancando alla descrizione teorica una rappresentazione dinamica del modello matematico.

Un approccio diverso, ma sempre legato alle esigenze del settore oftalmologico, è quello di Euphra, che interviene sulla gestione e sull'analisi delle informazioni cliniche provenienti dai dispositivi diagnostici.

Due applicazioni con obiettivi distinti, che mostrano come lo sviluppo software possa rispondere a esigenze concrete: da una parte visualizzare e comprendere modelli complessi, dall'altra organizzare e valorizzare i dati a disposizione dei professionisti.
